Wagon caméra

FCLAU a écrit:

Bonjour, depuis quelques années, je fais circuler une rame "caméra vidéo" sur le réseau modulaire de l'AFAN pendant le Mondial .
Cette caméra est la plus adaptée à l'échelle N car ses dimensoions sont 15mm x 15mm x 15mm avec adaptateur/régulateur de tension et batterie de secours pour alimentation par les rails.
Elle est vendue par CDF et Transmondia.

http://i48.servimg.com/u/f48/12/08/41/06/video_10.jpg

Je me disais bien qu'il manquait quelqu'un sur ce fil.... ;-)

le lien pour voir un petite video du Mondial 2007

http://fr.youtube.com/watch?v=MeNcJ5MrkOk

Super cool! çà rapelle de bons souvenirs...
Mais j'attends surtout celle du mondial 2008 ;-)

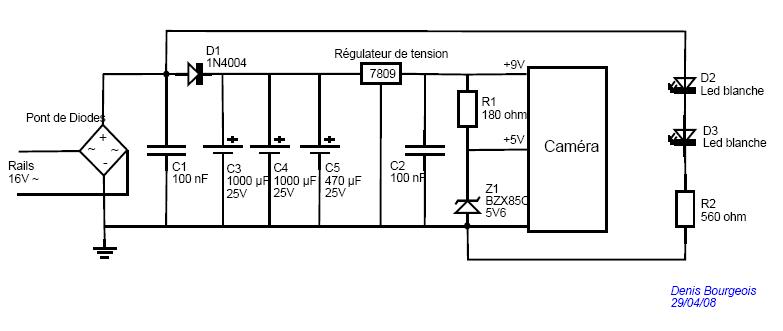

Voici le schéma :

Pour la batterie de condensateur (C3-C4-C5), j'ai pris ce que j'avais en stock, vous pouvez prendre d'autres valeurs. Plus la valeur est grande, mieux c'est.

Membre Nombre de messages: 456 Age: 44 Date d'inscription: 19/12/2007

denis a écrit:

Voici le schéma :
...

Euh... elle n'est pas dessiné à l'envers, ta zener ????

Et 9V - 5,6V = 3,4V ? et non pas 5V

Ce ne serait pas une zener aux alentours de 4V qu'il faudrait prendre (je ne connais pas les valeurs normalisées)

FCLAU a écrit:

le lien pour voir un petite video du Mondial 2007

http://fr.youtube.com/watch?v=MeNcJ5MrkOk

Merci. L'image gagnerait en qualité avec un antiparasite, non?

_________________
Le blog de jObiwan

StrongSpirit a écrit:

denis a écrit:

Voici le schéma :
...

Euh... elle n'est pas dessiné à l'envers, ta zener ????

Et 9V - 5,6V = 3,4V ? et non pas 5V

Ce ne serait pas une zener aux alentours de 4V qu'il faudrait prendre (je ne connais pas les valeurs normalisées)

Oups, effectivement j'avais tout inversé, erreur corrigée.
Merci beaucoup.

Les parasites sont difficiles à éliminer:
- contacts rails-roues métalliques
- environnement hall d'exposition
- faiblesse de la puissance d'émission des équipements du commerce
C'est aujourd'hui le point faible de ces systèmes "sans fils"
Pour améliorer la qualité d'image, j'ai commencé par remplacer l'alimentation "rails" par des accus "embarqués" dans la remorque intermédiare .
L'effet "en direct à la place du conducteur" est néanmoins apprécié par le public .
L'intérêt de ce modèle, c'est la possibilité de l'intégrer/dissimuler complètement dans le modèle réduit.
Etant amateur de vidéo de qualité, je suis conscient que c'est loin d'être parfait

FCLAU a écrit:

Les parasites sont difficiles à éliminer:
- contacts rails-roues métalliques

Tu as essayé avec les roues plastique que je t'ai donné?

Quid du scotch cuivre pour cage de faraday (si tu en veux j'en ai plein)?

Enfin, je me demandais si en mettant un câble antenne de réception tout le long des modules (en haut des fonds de décor) on ne pourrait pas améliorer les choses... à essayer donc!

A+

Je n'ai pas pu utiliser les essieux pendant le salon car ils ne sont pas adaptés aux bogies de la rame Fleischmann que j'utilise.
Je vais essayer de monter les roues sur les axes d'origine, ce qui demande un travail délicat. A suivre ..
Merci pour ton aide.

Tu veux les bogies qui allaient avec les roues?
je les ai toujours et je ne les utilise pas...

A+

[quote="cdlc"]

FCLAU a écrit:

Enfin, je me demandais si en mettant un câble antenne de réception tout le long des modules (en haut des fonds de décor) on ne pourrait pas améliorer les choses... à essayer donc!

J'en doute fort. La meilleur solution est probablement un antiparasite mais il est vrai qu'une expo est probablement le pire lieu pour ce type de matériel.
